Locomotive elettriche

R e    4 / 4    II

Dati tecnici

¹ prototipi: 11101 - 11106 (in origine 11201 - 11206)
² prima serie: 11107 - 11155
³ seconda serie: 11156 - 11349 e 11371 - 11397
⁴ a dipendenza della serie ETCS Alstom o Siemens

Pagine disponibili

• Locomotive in livrea Swiss Express

• Locomotive storiche

• Locomotive rottamate

• Simulatore di Re 4/4 II

In questa pagina

• Date significative

• Cabina di guida

• Locomotive vendute

• Livree speciali

• Differenze fra le serie

• Suddivisione Viaggiatori / Cargo

• Progetto LION

• Gancio automatico

• Fotografie

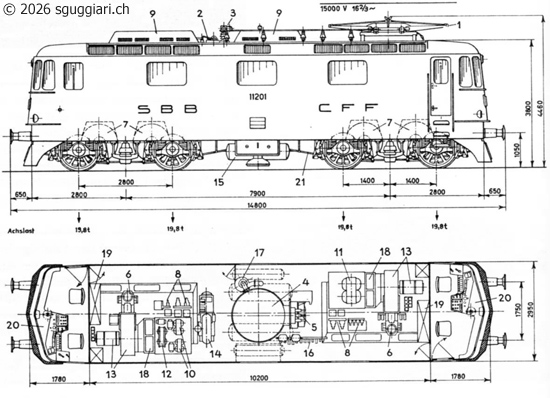

Re 4/4 II prototipo

Date significative

Elenco degli avvenimenti significativi che hanno segnato le Re 4/4 II
• dicembre 2004: sei Re 4/4 II vendute a BLS
• dicembre 2005: sei Re 4/4 II vendute a BLS
• luglio 2011: prima Re 420 LION
• 22 aprile 2015: Re 4/4 II 11101, primo prototipo del 1964, portato alla rottamazione
• febbraio 2018: prime Re 4/4 II rottamate

Führerstand

Le cabine di guida delle Re 4/4 II non sono tutte uguali. Dato che la costruzione delle locomotive si è protratta per oltre 20 anni, in parte le differenze erano già presenti all'uscita dalla fabbrica. Altre differenze, invece, sono state causate dalle diverse modifiche che le locomotive hanno ricevuto nel corso degli oltre 60 anni di servizio. Visto il grande numero di macchine costruite, non sempre tutte le modifiche sono state implementate su tutta la flotta. Questo ha portato ad avere parecchie varianti che sono coesistite per tutta la durata di vita delle locomotive.

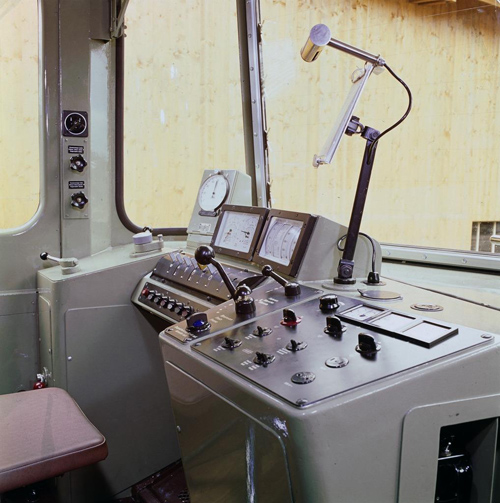

Cabina di guida originaria

Foto: SBB Historic, C_0044_0010

Banco di guida di uno dei prototipi 11101 - 11106 in una foto scattata nell'aprile 1963.

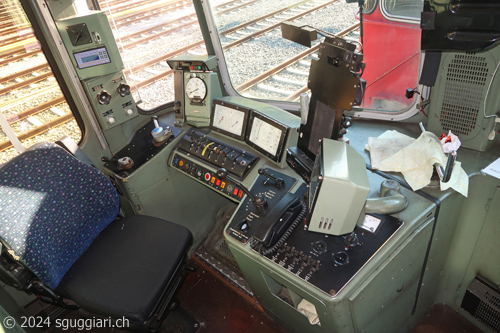

Cabina di guida con Hasler RT12

FFS Re 4/4 II con Hasler RT12

Fino alla locomotiva 11298 le Re 4/4 II hanno un indicatore di velocità Hasler RT12 / R12. I tachimetri nelle due cabine di guida non sono esattamente identici: nella cabina 1 è presente un RT12 con registrazione dei dati di marcia su un rotolo di carta (Registrierstreifen), mentre nella cabina 2 è presente un R12 con disco di registrazione (Registrier-Farbscheibe).

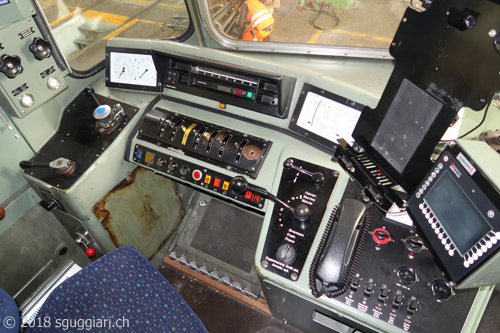

Cabina di guida con Teloc E

FFS Re 4/4 II con Teloc E

Sulle locomotive 11299-11349 e 11371-11397 (in seguito trasformate in Re 421) è stato introdotto il "Teloc E" come indicatore della velocità invece del classico RT12. Questo sistema, già installato sulle Re 6/6, è stato scelto in vista di una possibile installazione del sistema di sicurezza tedesco LZB. Con questo sistema la registrazione dei dati di corsa avviene nel calcolatore centrale in sala macchine e non più nell'indicatore stesso in cabina come nel caso del RT12.

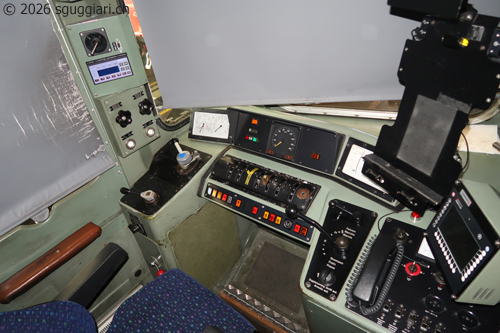

Cabina di guida con Teloc 1500

FFS Re 4/4 II con Teloc 1500

Il Teloc E, oramai obsoleto, è stato sostituito con il Teloc 1500 su tutte e 6 le locomotive della divisione Viaggiatori dove era ancora presente:
• Re 420 299-0
• Re 420 300-6
• Re 420 301-4
• Re 420 302-2
• Re 420 303-0
• Re 420 304-8

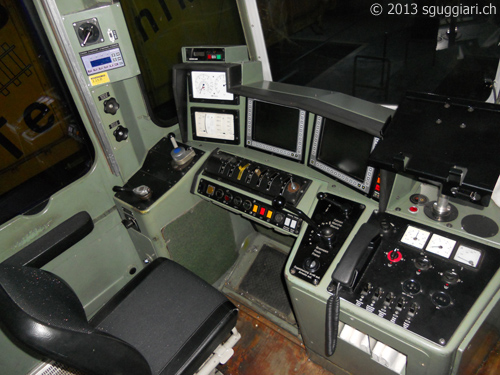

Cabina di guida con ETCS Alstom

FFS Re 4/4 II con ETCS Alstom

Dopo dei primi test con l'ETCS Bombardier, la prima ondata di locomotive con ETCS hanno ricevuto un equipaggiamento Alstom. Sulla sinistra il supporto per il LEA2. Il terminale viola Selectron serve in questo caso per il controllo dell'impianto clima della cabina di guida. Da notare che lo ZUB 121 non è stato integrato nel display ETCS in quanto sarebbe stato necessario sostituirlo con un sistema ZUB 262.

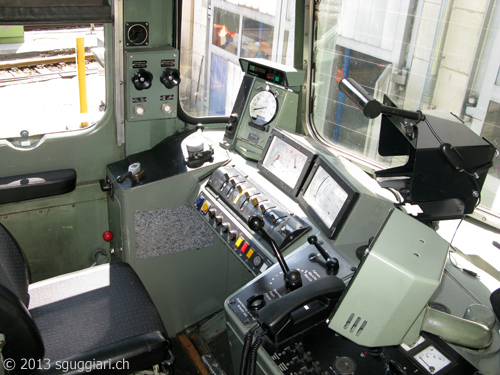

Cabina di guida Re 4/4 II BLS (Re 420.5)

BLS Re 420 prima delle modifiche

Questa immagine, risalente al giugno 2009, rappresenta la cabina di guida di una locomotiva venduta a BLS prima delle modifiche effettuate dal nuovo proprietario. Essa rappresenta quindi lo stato delle locomotive FFS attorno al 2004. Da notare sulla destra il supporto per il LEA1 e il terminale della radio ZFK 88. Lo ZUB 121 era già provvisto di ETM, come riconoscibile dall'adesivo verde sul terminale. Sulla sinistra sono presenti i due rubinetti per il tergicristallo (posti in maniera leggermente diversa a seconda della serie), mentre la sedia è ancora il modello FFS.

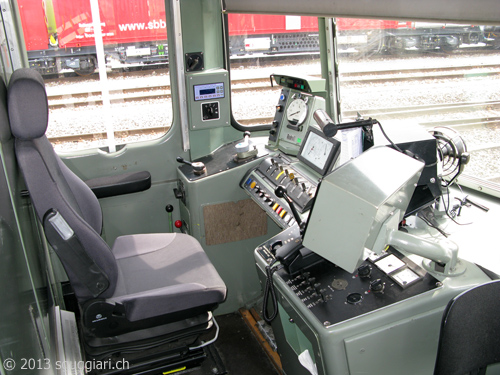

BLS Re 420 dopo le modifiche

Questa foto del maggio 2010 raffigura la cabina di una Re 4/4 II di BLS dopo le modifiche. Balza subito all'occhio il nuovo sedile con azionamento ad aria. Sulla sinistra è presente un terminale viola Selectron che, contrariamente alle macchine FFS, non serve per l'azionamento dell'impianto clima ma comanda la funzione di parcheggio, introdotta sulle locomotive FFS solo con la modifica LION. Sempre per la funzione di parcheggio è comparso un nuovo tasto blu accanto al tachimetro ed una spia che indica lo stato dei freni. L'azionamento pneumatico dei tergicristalli sulla sinistra è stato sostituito da un comando elettrico.

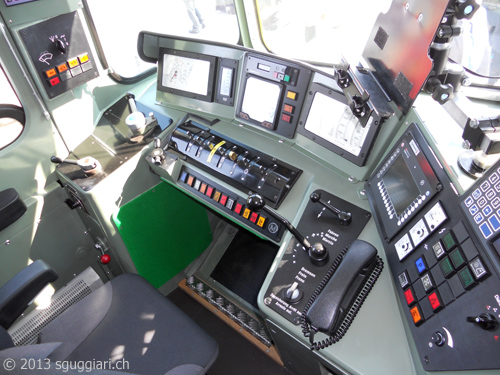

Cabina di guida LION (HVZ)

FFS Re 420 LION (HV)

La modifica della cabina di guida in seguito al progetto LION è sicuramente la più importante in tutta la storia delle Re 4/4 II. Il classico tachimetro elettromeccanico Hasler è stato sostituito con uno elettrico analogico posto al centro sotto il terminale ZUB. Sulla sinistra si possono vedere il comando dei tergicristalli elettrico e tutta una nuova serie di spie. Al centro, a sinistra della fila di pulsanti, è comparso il comando dei freni elettropneumatici. Sulla destra, appena visibile, è presente il terminale di controllo del sistema di informazione del treno (KIS). Il sedile classico è stato sostituito da un sedile pneumatico.

torna su

Locomotive vendute

Elenco delle locomotive vendute in ordine cronologico. Più in basso si trova un capitoletto dedicato alle 12 locomotive vendute a BLS.

⁵ Prima locomotiva di serie rottamata non a causa di un incidente. Una cabina è sopravvissuta, vedi pagina dedicata al simulatore.
⁶ Incidentata il 02.11.2021 a Wangen bei Olten.
⁷ Registrata nel NVR come SERSA a partire da marzo 2024

Locomotive vendute a BLS

Nel dicembre 2004 6 Re 4/4 II sono state vendute a BLS e riclassificate come Re 420 501-506. Nel dicembre 2005 seguirono altre 6 macchine, tra cui 5 dei 6 prototipi (Re 420 507-512). Il contratto di quest'ultima vendita includeva il divieto di impiegare le locomotive nel servizio merci in quanto le FFS vollero evitare di trovarsi di fronte a della concorrenza fatta con le proprie ex-macchine.

BLS Re 420 505-0 (ex FFS Re 4/4 11137)

BAM/MBC Re 420 506-8 (ex FFS Re 4/4 11142)

Di seguito alcune fotografie delle Re 420 BLS scattate il 15 giugno 2010 poche ore prima della rottamazione ad Emmenbrücke (LU) presso una nota ditta di riciclaggio. Inutile dire che gli interni erano stati completamente svuotati di ogni elemento ancora utlizzabile. Interessante notare come la Re 420 512 abbia ancora le modifiche apportate nel 1972 per il montaggio del gancio automatico, nonostante esso sia stato oramai smontato da tempo: si tratta in particolare dell'elemento di rinforzo tra i respingenti e la cassa e, di conseguenza, la presa per il cavo UIC notevolmente allungata rispetto alle altre (vedi Re 420 507 per un confronto).

BLS Re 420 507-6 ex FFS Re 4/4 11107	BLS Re 420 512-6 ex FFS Re 4/4 11106	BLS Re 420 512-6 BLS Re 420 507-6 FFS Ae 6/6 11403
BLS Re 420 508-4 ex FFS Re 4/4 11102	BLS Re 420 511-8 ex FFS Re 4/4 11105	BLS Re 420 508-4 BLS Re 420 511-8

Altre fotografie di Re 4/4 II BLS sono disponibili nel Tour de Suisse.

torna su

Livree speciali

Re 4/4 II 11320 InterregioCargo

Il 16 maggio 2009 la Re 4/4 II 11320 ha lasciato gli stabilimenti di Stadler Winterthur con la nuova colorazione InterregioCargo a seguito del noleggio della macchina a RaiLogistics AG e RTS RailTraction Services (Switzerland) SA. Nello stesso periodo il vecchio CargoSprinter DB 691 502-9. ora riclassificato come STmgmss-t 2720 902-6, è stato anch'esso modificato e reso telecomandabile via radio (come visibile nella foto in basso) e tramite il cavo di comando multiplo IIId. Inoltre sono stati montati i sistemi di sicurezza ZUB ed Integra Signum. Il motore diesel originale è rimasto e permette così di accedere a binari di raccordo non elettrificati. Ovviamente i carri merci intermedi sono anch'essi modificati in modo da permettere il passaggio del cavo IIId.
A fine 2009 le società RaiLogistics AG e RTS RailTraction Services (Switzerland) SA sono confluite nella railCare AG di proprietà della Coop. In occasione del cambio di orario 2012 la Re 4/4 II 11320 è stata riconsegnata alle FFS ed ha mantenuto la colorazione arancio fino alla rottamazione avvenuta nel novembre 2022.

FFS Re 4/4 II 11320 FFS Em 3/3 18832 Landquart 03.02.2011	FFS Re 4/4 II 11320 Landquart 03.02.2011	FFS Re 4/4 II 11320 STmgmss-t 2720 902-6 Landquart 03.02.2011

torna su

Re 4/4 II 11239 "Porrentruy"

Alle Re 4/4 II, a differenza delle Ae 6/6 e delle Re 6/6, non sono mai stati attribuiti nomi di città o di cantoni. L'unica eccezione, fino ad inizio 2016, è stata la Re 4/4 II 11239 che porta il nome della città giurassiana di Porrentruy. Il motivo è la creazione nel 1979 del Canton Giura: dato che l'ultima Ae 6/6 era stata fornita nel 1966 e che tutte le locomotive avevano già ricevuto un nome, non vi era più nessuna locomotiva disponibile per rappresentare il nuovo cantone. Per ovviare a questo inconveniente, le FFS hanno deciso di ribattezzare la Ae 6/6 11483 "Porrentruy" in Ae 6/6 11483 "Jura". La Re 4/4 II 11239 ha così "ereditato" il nome e lo stemma di "Porrentruy".

Re 4/4 II 11239 Porrentruy

torna su

Re 4/4 II 11278 "Cham"

Il 18 marzo 2015 la Re 6/6 11673 "Cham" è rimasta coinvolta in un incidente ad Erstfeld. A seguito dei gravi danni riportati la locomotiva è stata rottamata nel luglio 2016. Nel marzo 2016, quando oramai era già chiaro che la Re 6/6 non sarebbe mai più tornata in servizio, l'associazione SBB Historic Team Erstfeld ha promosso l'iniziativa di ricollocare lo stemma della città di Cham su una Re 4/4 II. La scelta è caduta sulla 11278, sulla quale lo stemma è stato montato nel marzo 2016. A differenza della Re 4/4 II 11239 "Porrentruy", lo stemma è stato collocato tra la finestra del macchinista e la prima finestra della sala macchine, mentre nella 11239 si trova tra la prima e la seconda finestra della sala macchine.

Re 4/4 II 11278 Cham

torna su

Re 4/4 II: differenze fra le serie

Le Re 4/4 II delle FFS sono state ordinate in 276 esemplari e fornite in un arco di tempo superiore ai 20 anni. È quindi più che normale che ci siano delle differenze fra i vari lotti di produzione. Oltre alle differenze presenti "di fabbrica", le locomotive sono state più volte modificate nel corso degli anni da parte delle FFS stesse per soddisfare i requisiti di sicurezza e di comfort odierni.
Nelle seguenti fotografie è possibile farsi un'idea di alcune differenze tra le Re 4/4 II.

La locomotiva a destra è la Re 4/4 II 11179, appartenente alla serie di 60 Re 4/4 II ordinate nel 21.12.1966. La locomotiva di sinistra invece è la Re 4/4 II 11291 e venne ordinata il 07.12.1970 assieme ad altre 49 macchine.
La prima differenza che salta all'occhio è la presenza del triangolo bianco sulla porta della 11291: questo simbolo indica che la locomotiva è provvista del sistema di sicurezza ETCS, installato nel 2006. La 11179 è invece provvista unicamente di ZUB e Integra e non può così viaggiare sulle tratte in cui è obbligatorio l'ETCS.
La seconda differenza vistosa è la mancanza dello specchietto nella 11291. Infine, si può notare che la locomotiva di sinistra ha il vomere (lo "schiacciasassi") spostato indietro di una decina di centimetri.

Bild: sguggiari.ch - Re 4/4 II 11291 e 11179

In questa foto sono rappresentate le medesime locomotive viste dall'altro lato. La Re 4/4 II 11291 ha ricevuto nel 2007 l'impianto di climatizzazione. Oltre al climatizzatore stesso, la locomotiva è stata isolata termicamente sigillando le finestre laterali.
Un'ulteriore differenza visibile dall'esterno, questa volta presente sin dall'origine, è il differente supporto della sospensione primaria visibile alla destra della ruota.

Bild: sguggiari.ch - Re 4/4 II 11291 e 11179

La cassa della locomotiva si appoggia sui carrelli in quattro punti, due per ogni carrello. Originariamente questa sospensione era costituita da elementi di gomma i quali, dopo alcuni test effettuati a partire dal 1968, vennero tutti sostituiti con le sospensioni a molla ancora presenti oggigiorno. La parte del carrello su cui poggia la molla ha una forma diversa a seconda della serie di cui fa parte la locomotiva: nella foto superiore è raffigurata la variante presente nelle locomotive fino alla numero 11215, mentre nella fotografia in basso è visibile il supporto della molla delle ultime locomotive (a partire dalla 11216) e delle Re 4/4 III.

Bild: sguggiari.ch - Re 4/4 II 11179 e 11308

La prima cosa che si nota nella fotografia sottostante è la presenza dello specchietto retrovisore nella locomotiva di sinistra. Guardando più attentamente si può invece notare un altro interessante dettaglio: la locomotiva di sinistra appartiene alla 1a serie (11107-11155), mentre quella di destra appartiene ad una serie successiva. La prima serie di locomotive aveva un frontale inclinato di 6°, mentre a partire dalla 11156 il frontale è inclinato di 9°. Questa modifica dell'inclinazione ha fatto in modo che le locomotive fossero più lunghe di circa 50cm rispetto alla serie 11107-11155, permettendo così tra le altre cose il montaggio di un secondo pantografo.

Bild: sguggiari.ch - Re 4/4 II con inclinazione di 6° e 9°

torna su

Suddivisione Viaggiatori / Cargo

Nel 1999/2000 le FFS sono state divise in tre società indipendenti (Cargo, Viaggiatori e Infrastruttura). Le Re 4/4 II sono state quindi suddivise tra la divisione Viaggiatori ("P") e Cargo ("G"). La seguente tabella mostra la suddivisione delle locomotive circa nell'anno 2011. Le locomotive non presenti nell'elenco erano già state accantonate o vendute. Nel corso del tempo, soprattutto dopo l'inizio della rottamazione in grande stile iniziata nel 2018, alcune locomotive sono passate in modo più o meno definitivo dalla divisione P alla divisione G.

torna su

Progetto LION

Dal 2011 al 2016, 30 locomotive (Re 4/4 II 11201-11230, in seguito Re 420 201-230) della divisione viaggiatori delle FFS verranno riammodernate nell'ambito del progetto LION (Lifting, Integration, Optimierung, Neuausrichtung) e saranno successivamente impiegate nella S-Bahn di Zurigo con composizioni di 6-10 carrozze a due piani con una locomotiva ad ogni estremità.
Le principali novità presenti su queste 30 macchine sono:

• freno elettropneumatico
• specchietto laterale sinistro
• pantografi WBL-85
• fari a LED
• presa del cavo di comando multiplo adattato alle carrozze DPZ (Vst 6c)
• presa per NbÜ (Notbremsüberbrückung)
• caricabatterie rinforzato
• cabina di guida modificata
• respingenti rettangolari
• livrea in stile Re 460

Nel maggio 2011 è giunta in Ticino una carrozza a due piani AB 50 85 36-33 di una composizione DPZ della S-Bahn di Zurigo per i primi test con le Re 4/4 II LION. Per portare la carrozza in Ticino sono state necessarie tutta una serie di operazioni speciali in quanto il profilo delle gallerie dell'asse del Gottardo non ne permette il transito, molto simili a quelle messe in atto nel 1997 in occasione del trasporto in Ticino di una carrozza IC2000 per i festeggiamenti dei 150 anni di ferrovia in Svizzera . Nelle settimane successive hanno avuto luogo delle corse di prova sulla tratta Bellinzona-Osogna con le prime due locomotive che sono state sottoposte alla trasformazione (revisione R3). La livrea è stata applicata solo in un secondo momento in modo da poter effettuare eventuali modifiche a seguito dei test senza dover preoccuparsi di non rovinare il colore.

Foto: sguggiari.ch

Da notare che, nonostante la presa del comando multiplo sia uguale a quella di tipo Vst 6c dei DPZ, la logica rimane sempre quella del tipo IIId classico. È quindi da escludere il telecomando delle Re 4/4 II LION tramite una carrozza di comando DPZ .

Attorno alla metà di luglio 2011 è uscita per la prima volta alla luce del sole con la livrea definitiva la Re 420 230-5, prima locomotiva ad essere stata sottoposta al programma di rinnovo.

Foto: FFS

A partire dal cambiamento d'orario del dicembre 2011 la prima composizione composta dalle Re 420 203 e Re 420 230 con carrozze intermedie a due piani circola regolarmente nella S-Bahn di Zurigo.

Ad inizio aprile 2016 l'ultima Re 4/4 II sottoposta al programma di rinnovo LION ha lasciato il Ticino con un IR in direzione nord. Dal 2011 al 2016, 30 locomotive (Re 4/4 II 11201-11230) della divisione viaggiatori delle FFS sono state rinnovate nell'ambito del progetto LION (Lifting, Integration, Optimierung, Neuausrichtung) per essere impiegate nella S-Bahn di Zurigo con composizioni di 6-10 carrozze a due piani con una locomotiva ad ogni estremità.
Le locomotive toccate dal programma di rinnovo sono state per l'occasione immatricolate come Re 420 201-230:

torna su

Gancio automatico

I primi prototipi di Re 4/4 II con gancio automatico risalgono all'inizio degli anni '70 e vennero infine installati sulle locomotive Swiss Express.
Nel 2018 FFS Cargo ha iniziato ad installare un nuovo tipo di gancio automatico su alcune Re 4/4 II. Questo gancio prodotto dalla Voith, denominato "gancio ibrido", permette di avere sulla stessa locomotiva sia un gancio automatico di tipo Scharfenberg Typ 10 che un gancio tradizionale. Il gancio viene movimentato nelle due posizioni tramite un argano azionato elettricamente. Il comando avveniva inizialmente con un telecomando da innestare ogni volta nella parte frontale della locomotiva, mentre successivamente sono stati installati 4 pannelli di comando fissi all'esterno della locomotiva situati a lato sopra ai respingenti.

Locomotive con gancio ibrido con ETCS Alstom:
• Re 420 277-6
• Re 420 278-4
• Re 420 279-2
• Re 420 280-0 "Vorwärts." / "En avant toute!"
• Re 420 281-8
• Re 420 283-4
• Re 420 284-2
• Re 420 285-9
• Re 420 286-7
• Re 420 287-5
• Re 420 288-3 "Vorwärts." / "Avanti tutta!"
• Re 420 289-1

Locomotive con gancio ibrido con ETCS Siemens:
• Re 420 254-5
• Re 420 256-0
• Re 420 260-2
• Re 420 261-0
• Re 420 262-8
• Re 420 263-6
• Re 420 264-4

torna su

Fotografie

Selezione casuale di fotografie tratte dalla galleria fotografica. Un elenco delle fotografie di Re 4/4 II suddivise per numero di locomotiva è disponibile nell'elenco veicoli della galleria fotografica oppure della collezione.

FFS Re 4/4 II 11149 Bellinzona, 2025	FFS Re 4/4 II 11309 Carasso, 2018	FFS Re 420 288-3 'Avanti tutta!' RBL, 2019
FFS Re 4/4 II 11159 e Re 4/4 II 11198 Bellinzona, 2023	FFS Re 4/4 II 11280 detail view, 2018	FFS Re 4/4 II 11182 Bellinzona, 2018
FFS Re 4/4 III 11369 e Re 4/4 II 11314 e 11175 Yverdon, 2015	FFS Re 420 267-7 Giubiasco, 2019	FFS Re 4/4 II 11154 Bellinzona, 2023
