Simulatore Ae 6/6

Il progetto

Parte meccanica

La struttura del simulatore è composta da una parte originale estratta da una locomotiva rottamata (in verde scuro nella foto sottostante), da una parte ricostruita da zero sulla base di misurazioni effettuate sulla locomotiva (in rosa) e da una base a forma di paletta pensata per agevolarne il trasporto (in verde chiaro). Tutte queste parti sono costituite da acciaio e saldate in modo da risultare un blocco uniforme.

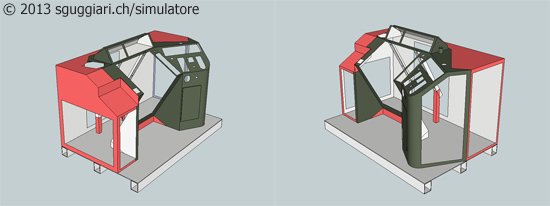

Progetto 3D

Il banco originale era costituito da una lamiera di acciaio dallo spessore di 4-5mm ed era integrato completamente nella locomotiva (a differenza delle Re 4/4 e Re 6/6 in cui il banco è estraibile). Per i lavori di estrazione, durati circa una giornata, si è dovuto fare attenzione a non danneggiare le condotte pneumatiche della locomotiva in modo da evitare eventuali perdite di aria in fase di trasferimento presso il rottamatore.

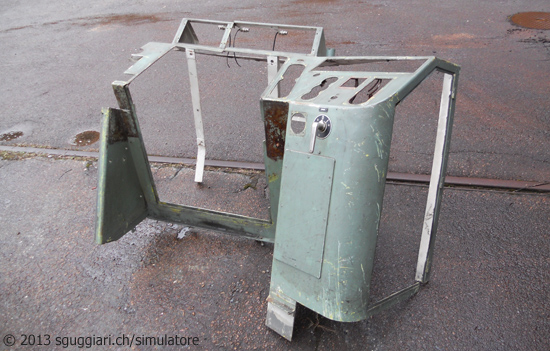

Carcassa grezza

La ricostruzione del banco completo è stato l'unico lavoro per cui è stato necessario il ricorso ad una ditta esterna. Sulla base di tutta una serie di disegni in 2D e in 3D, la struttura del simulatore è stata ricostruita con un lungo lavoro manuale fin nei dettagli. Il simulatore è stato infine sabbiato e verniciato con il colore originale.

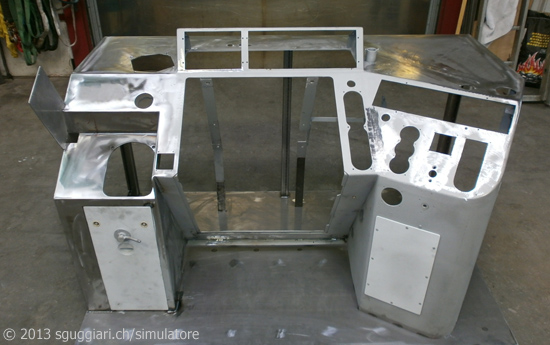

Struttura ricostruita grezza

Come ultimo passaggio, il controller è stato inserito, non senza alcune difficoltà, nel banco e fissato con 4 viti da 1/2'' come in originale. Una volta posizionati tutti i componenti, è stato rimesso in funzione anche il chiavistellamento meccanico tra il blocco con gli interruttori sulla destra con la chiave di messa in servizio e il controller.

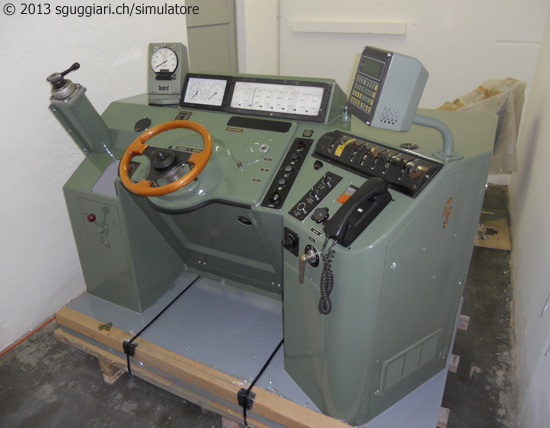

Banco completo con controller
